Descrição do Produto
CONTROLADOR DE TEMPERATURA DIGITAL MICROPROCESSADO XMT-904
1-CARACTERISTICAS PRINCIPAIS
Alimentação 100 ~240Vca.
2 Display LED de alto brilho de 4 dígitos cada.
Multe entrada : Termopar, termoresistência, termistor e sinais analógicos.
1 Saída a rele SPDT ou tensão SSR.
1 Saída de alarme configuráveis.
Controle PID, ON/OFF, PID de ação simples.
Auto-tune, self-tune.
Estado de saída por LED indicador .
Conexão por parafusos.
Caixa Plug-In ABS V0 DIN 48 x 48mm.
2-DESCRIÇÃO GERAL
O controlador digital microprocessado XMT é totalmente configurável com controle PID de ação simples
(aquecimento ou resfriamento) e aceita uma grande variedades de sensores de temperatura (Termopar,
termoresistência e termister) e sinais analógicos (0~50mA, 0~20mA e 0~5V).
O aparelho pode operar com controle PID tanto para aquecimento ou resfriamento, dispõe de recurso
AUTO-TUNE que possibilita o ajuste automático dos algoritimos de controle PID, propocionando assim
variáveis com precisão a fim de manter processo no valor desejado.
3-FUNCIONAMENTO
3.1-Display
Contem dois displays com 4 dígitos cada, permitindo visualizar simultanêamente a leitura de valor de
processo (PV) e valor pre-determinação (SV), pode ser acompanhado o estado de saída por meio de
LEDs indicadores na parte frontal do painel.
3.2-Controle ON/OFF
O controle ON/OFF deve ser utilizado em sistema que permitem oscilações, aplica 100% de potência
na carga sempre que a temperatura medido pelo sensor estiver abaixo do Set Point do controle e 0%
quando a temperatura medido pelo sensor estiver acima do Set Point do controle.
3.3-Controle PID açõa continuo (simples)
Utilize o controle de temperatura de acordo com os parâmetros de propocional, tempo de integral ou
de derivada, possibilitando um rápido e preciso controle de temperatura.
3.4-Alarme configuráveis
Fornecido com alarme configuráveis para adaptar qualquer tipo de processo tais como: absoluto,
relativo de desvio de logica de maxima e minima, erro de sistema e " Standby" (inibe alarme na
energização até a temperatura atinja o valor pre-determinação).

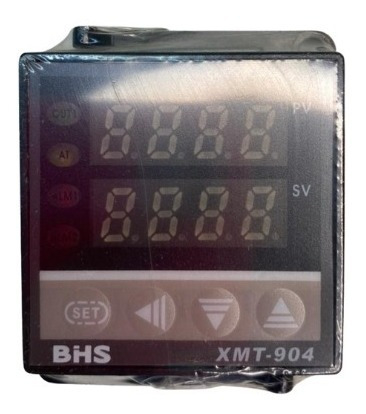

4-FUNÇÕES DO FRONTAL
1 - Display de indicação do valor de processo (PV).
2 - Display de indicação do valor de pre-determinação (SV).
3 - Tecla de incrementar dos valores dos parâmetros de
configuração.
4 - Tecla de decrementar dos valores dos parâmetros de
configuração.
5 - Tecla seleciona o dígito que se pretende alterar.
6 - Tecla de acesso aos parâmetro de configuração.
7 - LED indicador do estado de saída do controle.
8 - LED indicador do estado do controle Auto-tune.
9 - LED indicador do estado do alarme 1.
10 - LED indicador do estado do alarme 2 ( Inoperante para
este modelo).
Reservamos o direito de alterar as características e especificações sem prévio aviso.
