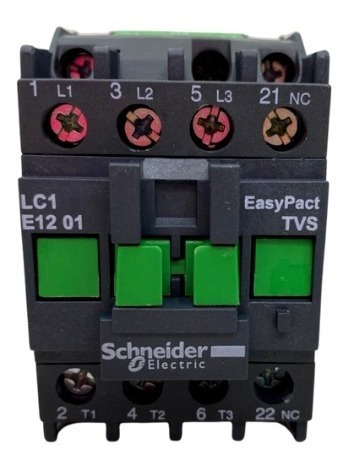

Contator Tesys e Tripolar Schneider Electric 12a 220vca 50/60hz 1nf
Características:
Gama EasyPact
Nome do produto: EasyPact TVS
Tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1E
Aplicação do contator:
Controle do motor
Carga resistiva
Categoria de uso:
CA-3
CA-1
Descrição de polos: 3P
Power pole contact composition: 3 NF
[Ue] tensão de operação nominal: Circuito de potência: = 690 V CA 50/60 Hz
[Ie] corrente nominal de operação:
32 A 60 °C a = 415 V CA CA-1 of circuito de potência
18 A 60 °C a = 440 V CA CA-3 of circuito de potência
Alimentação do motor kW:
4 KW a 220 - 0,230 V CA 50/60 Hz
7,5 KW a 380 - 0,400 V
9 KW a 415 V
9 KW a 440 V
10 KW a 500 V
10 kW a 660 - 690 V
Tipo do circuito de controle: CA a 50/60 H
Contato Auxiliar: 1 NF
[Uimp] tensão suportável de impulso nominal: 6 kV bobina não conectada ao circuito de potência para IEC 60947
[Ui] tensão de isolamento nominal: 690 V para IEC 60947-4-1
Categoria de sobretensão: III
Capacidade de fechamento nominal Irms: 180 A a 440 V CA of circuito de potência para IEC 60947-4-1
Capacidade de corte nominal: 144 A a 440 V of circuito de potência para IEC 60947
[Icw] corrente nominal de curta duração admissível:
145 A a menor que 40 °C - 10 s of circuito de potência
84 A a menor que 40 °C - 60 s of circuito de potência
40 A a menor que 40 °C - 600 s of circuito de potência
Classificação do fusível associado:
10 A gG a = 690 V coordenação tipo 1 of circuito de controle para IEC 60947-5-1
35 A gG a = 690 V coordenação tipo 1 of circuito de potência
Impedância média 2,5 MOhm - Ith 32 A 50 Hz of circuito de potência
Dissipação de alimentação por polo:
0,81 W CA-3
2,6 W CA-1
Limites de tensão de circuito de controle:
Funcionamento: 0,85 - 1,1 Uc a 50/60 Hz 55 °C)
Saída: 0,3 - 0,6 Uc a 50/60 Hz 55 °C)
Tempo de operação:
12 a 22 ms no fecho
4 a 19 ms na abertura
Durabilidade mecânica: 10000000 ciclos
Maximum operating rate: 1800 cic/h a menor que 60 °C
Potência de irrupção em VA:
95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)
Consumo de potência de manutenção em VA:
8,5 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)
Dissipação de calor: 2 - 3 W of circuito de controle
Corrente de comutação mínima: 5 mA of circuito de controle
Tensão de comutação mínima: 17 V of circuito de controle
Tempo não sobreposto: 1,5 Ms na energização on-delay contato
1,5 ms na desenergização: on-delay contato
Resistência de isolamento maior que 10 MOhm of circuito de controle
Durabilidade elétrica:
300000 Ciclos CA-1
1200000 ciclos CA-3
Suporte de montagem:
Placa
Calha DIN
Conexões - terminais:
Circuito de potência: terminais de braçadeiras roscadas 1 1 - 4 mm² - rigidez do Cabo: flexível com extremidade do cabo
Circuito de potência: terminais de braçadeiras roscadas 2 1 - 2,5 mm² - rigidez do Cabo: flexível com extremidade do cabo
Circuito de controle: terminais de braçadeiras roscadas 1 1 - 4 mm² - rigidez do Cabo: flexível sem ponta do cabo
Circuito de controle: terminais de braçadeiras roscadas 2 1 - 4 mm² - rigidez do Cabo: flexível sem ponta do cabo
Circuito de controle: terminais de braçadeiras roscadas 1 1 - 4 mm² - rigidez do Cabo: flexível com extremidade do cabo
Circuito de controle: terminais de braçadeiras roscadas 2 1 - 2,5 mm² - rigidez do Cabo: flexível com extremidade do cabo
Circuito de controle: terminais de braçadeiras roscadas 1 1 - 4 mm² - rigidez do Cabo: sólido sem ponta do cabo
Circuito de controle: terminais de braçadeiras roscadas 2 1 - 4 mm² - rigidez do Cabo: sólido sem ponta do cabo
Circuito de potência: terminais de braçadeiras roscadas 1 1,5 - 6 mm² - rigidez do Cabo: sólido sem ponta do cabo
Circuito de potência: terminais de braçadeiras roscadas 2 1,5 - 6 mm² - rigidez do Cabo: sólido sem ponta do cabo
Torque de aperto:
Circuito de potência: 1,2 N.m
Circuito de controle: 1,5 N.m
Padrões:
IEC 60947-1
IEC 60947-4-1
IEC 60947-5-1
Certificações do produto: EAC
Grau de proteção IP: IP2x para IEC 60529
Tratamento de proteção TH: (graus de Poluição 3) para IEC 60068
Graus de poluição: 3
Temperatura ambiente do ar para funcionamento: -5 a 55 °C
Temperatura ambiente do ar para armazenamento: -60 a 80 °C
Temperatura ambiente do ar admissível ao redor do dispositivo: -20 a 70 °C a Uc
Altitude de funcionamento: 3000 m sem
Resistência a incêndios: 850 °C para IEC 60695-2-1
Força mecânica:
Vibrações contator aberto: 1,5 Gn, 5 a 300 Hz
Vibrações contator fechado: 3 Gn, 5 a 300 Hz
Choques contator aberto: 7 Gn por 11 ms
Choques contator fechado: 10 Gn para 11 ms
Dimensões
Altura: 7,4 cm
Largura: 4,5 cm
Profundidade: 8,0 cm
Peso: 0,3 kg
