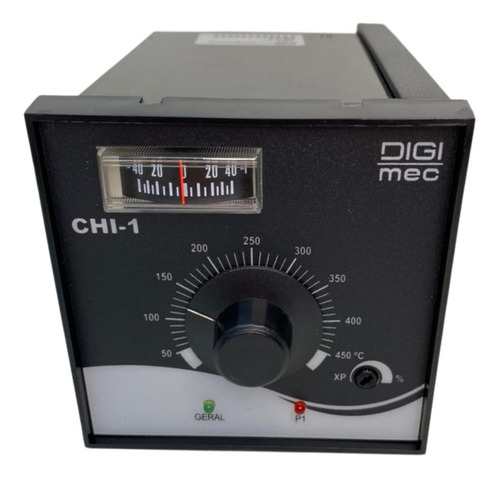

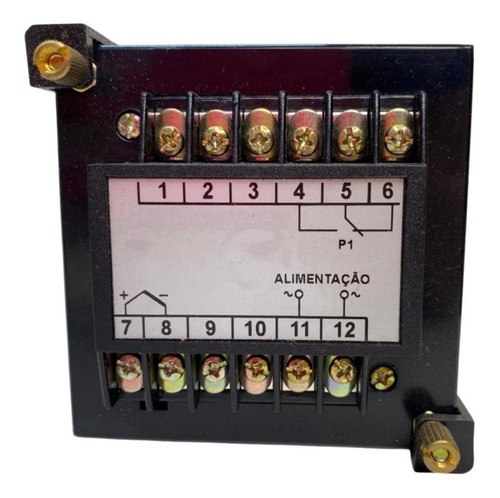

Descrição do Produto
- Introdução
Os controladores de temperatura da DIGIMEC foram projetados para aplicações industriais onde precisão, confiabilidade e baixo custo são fatores fundamentais. Estes aparelhos formam uma série específica, dentro da linha DIGIMEC de controladores, com diversas opções de montagem e de funcionamento facilitando, desta maneira, a escolha mais adequada à aplicação do cliente.
- Principais características
Entradas para sensores: termopar J
Saídas de controle: relé 3A em 250 Vca (carga resistiva).
Saídas de alarme P2: relé 3A em 250 Vca (carga resistiva).
Consumo: 3 VA
Sensor tipo J: 0 a 450ºC
Precisão: ± 0,5% final de escala.
Ajuste da banda proporcional: 0 a 10 % do FUNDO DE ESCALA.
Ajuste de P2 (alarme ou resfriamento): -30 a +30ºC de P1.
Alimentação: 220V
Temperatura de armazenagem: -10 a 65°C / de trabalho: 0 a 50°C.
Ajuste frontal: através de potenciômetro.
Grau de proteção frontal: IP 66.
- Funcionamento
O sinal proveniente de um sensor de temperatura posicionado no local onde tal variável vai ser controlada, é comparado com outro gerado internamente quando se ajusta o valor desejado na escala do aparelho. A diferença entre esses dois sinais é amplificada e atua no circuito do controlador ligando ou desligando o circuito de aquecimento (ou de resfriamento) do equipamento para igualar esse valor. Dois são os MODOS de controle disponíveis nessa série de aparelhos:
Modo ON-OFF : Neste modo de operação, o controlador LIGA ou DESLIGA a saída conforme a temperatura Real esteja ABAIXO ou ACIMA do valor selecionado. Este modo de operação só será fornecido se especificado no pedido.
Modo PD (PROPORCIONAL-DIFERENCIAL) : Neste modo de operação, é criada uma hipotética faixa de temperatura chamada de BANDA PROPORCIONAL, ajustável em Xp de 0 a 10% do valor do final de escala do aparelho.
Enquanto o valor real da temperatura estiver abaixo do valor inferior dessa banda, o relé de saída estará energizado. À medida que a temperatura aumenta entrando assim na BANDA PROPORCIONAL, o relé de saída permanecerá energizado durante tempos proporcionais à diferença entre a temperatura desejada e a medida. Existe uma versão com dois contatos de saída sendo que a segunda opera SEMPRE no modo ON-OFF. Esta saída é usada para alarme ou resfriamento e seu relé é energizado quando a temperatura medida atinge desde -30ºC até +30ºC do valor ajustado para o ponto de controle. A primeira saída ou ponto de controle é denominado P1 enquanto a segunda saída é denominada P2.
