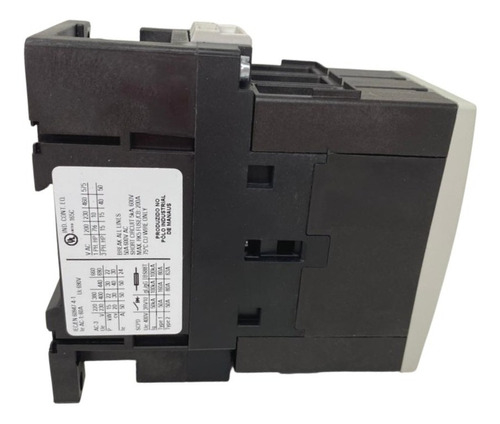

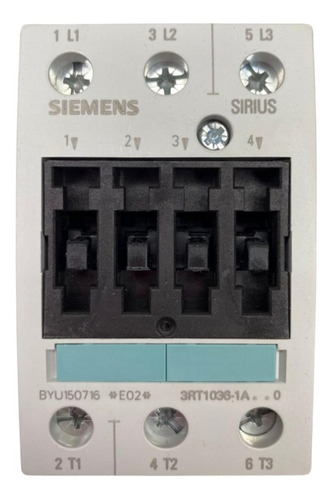

CONTATOR AC3-50A 22KW/30CV 380/400V - 3RT1036-1AN10
CONTATOR AC3-50A 15KW/20CV 220/230V - 3RT1036-1AN10
Contatores para manobra de motores
Contatores 3RT10, tripolares, Tamanho S00 até S3
Acionamento CA
- IEC 60 947, DIN EN 60 947 (VDE 0660)
Execução
- Os contatores 3RT10 são resistentes às condições climáticas e são protegidos contra toque acidental conforme DIN VDE 0106 Parte 100.
- Os contatores 3RT10 estão disponíveis na execução de ligação por parafuso ou em mola.
- Os contatores do tamanho S00 estão equipados com um contato auxiliar na execução básica.
- A execução básica dos tamanhos S0 e S3 possui somente os contatos principais.
- Todas as execuções básicas podem ser equipadas com blocos de contatos auxiliares.
- Os contatores do tamanho S3 possuem bloco de terminais de ligação dos condutores principais removível. Isto possibilita a ligação de cabos com terminal e barras.
Confiabilidade de contatos
- Para interrupção de tensões = 110 V e correntes = 100 mA, devem ser usados os contatos auxiliares dos contatores 3RT10 ou contatores auxiliares 3RH11 que garantem uma alta confiabilidade de contatos.
- Estes contatos auxiliares são ideais para circuitos eletrônicos com correntes = 1 mA numa tensão de 17 V.
Proteção de curto-circuito dos contatores
- Proteção do curto-circuito dos contatores sem relé de sobrecarga, ver Dados Técnicos.
- Proteção do curto-circuito dos contatores com relé de sobrecarga, ver Catálogo Proteção SIRIUS – Disjuntores e Relés de Sobrecarga.
- Circuitos com conjuntos de partida cooordenados com disjuntor e contator devem ser selecionados de acordo com o Catálogo Proteção SIRIUS – Disjuntores e Relés de Sobrecarga.
- Contatores livres de solda 3RT11 sob consulta.
Proteção de motores
- Para a proteção contra sobrecargas, os contatores 3RT10 podem ser acoplados aos relés de sobrecarga 3RU11. Os relés de sobrecarga
devem ser solicitados em separado.
Supressores de sobretensão
- Os contatores 3RT10 podem ser equipados com módulos RC, varistores, diodos ou combinações de diodos (combinação de diodo e de diodo zener para tempos de desligamentos curtos) para atenuar surtos de tensão na desenergização da bobina.
- Nos contatores do tamanho S00 os supressores de sobretensão são montados na parte frontal dos contatores. Eles têm lugar ao lado
de blocos de contatos auxiliares.
- Nos contatores dos tamanhos S0 a S3 podem ser acoplados varistores ou módulos RC diretamente do lado de cima ou de baixo da
bobina. Devido à sua polaridade, combinações de diodos podem ser fornecidas em duas versões e dependendo da aplicação podem ser acopladas somente na parte inferior (montagem com disjuntor) ou somente na parte superior (montagem com relé de sobrecarga).
- O lado de acoplamento dos diodos e combinações de diodos é determinado através dos tipos.
Exceções: 3RT19 26-1T.00 e 3RT19 36-1T.00, o lado de acoplamento está marcado com “+” e “-”.
- Dependendo da execução, os contatores para interface são fornecidos sem ou com varistor ou diodo.
Aviso
- Os tempos de retardo no desligamento dos contatos NA e na ligação dos contatos NF aumentam quando as bobinas estão equipadas com supressores de sobretensão (diodo supressor 6 a 10 vezes: combinações de diodo 2 a 6 vezes; varistor + 2 ms a + 5 ms).
- Contatos auxiliares nao inclusos.
Marca: Siemens
obs: A SIEMENS NAO DÁ GARANTIA CONTRA QUEIMA DE CONTATOS.
AVISO: ESSA QUEIMA PODE OCORRER POR 3 MOTIVOS PRINCIPAIS - SURTO NA REDE / ERRO DE DIMENSIONAMENTO OU ALIMENTAÇAO ERRADA NA HORA DA INSTALAÇAO.
